Visão geral de waypoints e rotas
A navegação aérea moderna é construída sobre uma rede de pontos de referência (waypoints) conectados por rotas publicadas (aerovias). Entender essa infraestrutura é essencial para qualquer piloto que precise preencher um plano de voo ou planejar uma rota eficiente e segura.
No Brasil, a estrutura de rotas ATS (Air Traffic Services) é gerenciada pelo DECEA é publicada no AIP Brasil (Publicação de Informação Aeronáutica). Essa estrutura inclui milhares de waypoints, centenas de aerovias e dezenas de rotas preferenciais que conectam os principais aeródromos do país.
O AeroCopilot centraliza todas essas informações em uma interface unificada, permitindo que o piloto consulte waypoints, navegue pelas aerovias, visualize cartas de rota e construa itinerários de voo com validação automática. Os dados são sincronizados com o AIP Brasil e atualizados conforme os ciclos AIRAC (Aeronautical Information Regulation And Control).
As funcionalidades de consulta de waypoints e rotas no AeroCopilot incluem:
- Banco de dados de waypoints: Fixos nomeados, auxílios-rádio (VOR, NDB, DME) e pontos de coordenadas com busca por identificador, tipo ou região.
- Aerovias inferiores e superiores: Visualização de rotas publicadas com MEA, MCA, distâncias e restrições por trecho.
- Rotas ATS preferenciais: Rotas recomendadas pelo DECEA para os principais pares de aeródromos, com restrições e horários de vigência.
- Cartas ENR interativas: Cartas de rota com zoom, busca e sobreposição da rota planejada.
- Construtor de rotas: Ferramenta visual para montar a rota waypoint por waypoint com validação em tempo real.
- Integração com plano de voo: Exportação direta da rota construída para o campo 15 do plano de voo ICAO.
Ciclo AIRAC
Tipos de waypoints
O espaço aéreo brasileiro utiliza diversos tipos de pontos de referência para navegação. Cada tipo tem características próprias e aplicações específicas. O AeroCopilot identifica e classifica cada waypoint para facilitar a consulta e o planejamento.
| Tipo | Identificador | Exemplo | Descrição |
|---|---|---|---|
| Fixo nomeado | 5 letras | ATIVO, NIBAX, PUVOG | Ponto definido por coordenadas, sem equipamento físico. Designado por nome de 5 letras conforme convenção ICAO. |
| VOR | 2-3 letras | CGN, GL, SNS | VHF Omnidirectional Range. Auxílio-rádio que fornece indicação de azimute magnético em relação à estação. Alcance típico de 200 NM. |
| NDB | 2-3 letras | PA, RK, TA | Non-Directional Beacon. Transmissor omnidirecional de baixa/média frequência. Menor precisão que VOR mas ainda presente em muitos aeródromos brasileiros. |
| DME | 2-3 letras | CGN, GL | Distance Measuring Equipment. Fornece distância oblíqua (slant range) entre a aeronave e a estação. Geralmente co-localizado com VOR. |
| Coordenadas | Lat/Long | 2330S04615W | Ponto definido por latitude e longitude no formato ICAO. Usado quando não há fixo nomeado na posição desejada. |
| Bearing/Distance | VOR + radial + DME | CGN090020 | Ponto definido por radial e distância de um VOR/DME. Formato: identificador + radial (3 dig) + distância (3 dig NM). |
No AeroCopilot, cada tipo de waypoint é exibido com um ícone distinto no mapa interativo: fixos nomeados como triângulos, VORs como rosas-dos-ventos, NDBs como círculos concêntricos e DMEs como quadrados. Essa diferenciação visual facilita a identificação rápida durante a consulta.
RNAV e waypoints
Consultando waypoints
O módulo de waypoints do AeroCopilot permite buscar, filtrar e visualizar pontos de navegação de todo o espaço aéreo brasileiro. A consulta pode ser feita de diferentes formas para atender necessidades variadas de planejamento.
Pesquise waypoints por identificador ou região
Acesse o módulo de navegação no menu lateral do AeroCopilot e utilize a barra de busca. Você pode pesquisar por:
- Identificador: Digite o nome do fixo (ex.: ATIVO, NIBAX) ou identificador do auxílio-rádio (ex.: CGN, GL). O sistema apresenta resultados conforme você digita.
- Tipo: Filtre por categoria -- fixos nomeados, VOR, NDB, DME ou todos. Útil para encontrar auxílios-rádio em uma região.
- Região: Selecione uma FIR (Brasília, Curitiba, Recife, Amazônica, Atlântico) para listar todos os waypoints daquela região de informação de voo.
- Proximidade: Informe um aeródromo ou coordenada para encontrar waypoints num raio específico (ex.: 50 NM de SBGR).
Visualize detalhes do waypoint
Ao selecionar um waypoint nos resultados de busca, o AeroCopilot exibe um painel de detalhes com:
- Coordenadas: Latitude e longitude em formato decimal e graus-minutos-segundos.
- Tipo e classe: Fixo nomeado, VOR, NDB, DME, VORDME, TACAN, etc.
- Frequência: Para auxílios-rádio, a frequência de operação e o identificador Morse.
- Aerovias: Lista de todas as aerovias que passam pelo waypoint, com direção e próximos fixos.
- Procedimentos: SIDs, STARs e IAPs que utilizam o waypoint como referência.
- Posição no mapa: O waypoint é centralizado no mapa interativo com as aerovias adjacentes visíveis.
Waypoints em procedimentos
Aerovias
Aerovias são rotas ATS definidas por uma sequência de waypoints conectados, com larguras, altitudes mínimas e restrições publicadas. No Brasil, as aerovias são classificadas em inferiores (até FL245) e superiores (acima de FL245), conforme a estrutura do espaço aéreo gerenciada pelo DECEA.
Navegue pelas aerovias
No AeroCopilot, acesse a seção de aerovias e selecione uma pelo identificador. O sistema exibe:
- Sequência de waypoints: Todos os fixos da aerovia em ordem, com coordenadas e tipo.
- MEA por trecho: Altitude mínima em rota para cada segmento entre waypoints. A MEA pode variar significativamente ao longo da mesma aerovia.
- MCA (Minimum Crossing Altitude): Quando a MEA aumenta entre dois trechos, a MCA indica a altitude mínima para cruzar o waypoint intermediário.
- Distâncias parciais e total: Distância em milhas náuticas entre cada par de waypoints e a extensão total da aerovia.
- Restrições: Direção única (se aplicável), níveis permitidos, restrições de velocidade e condições de uso.
- Traçado no mapa: A aerovia completa é desenhada no mapa interativo com cores indicando a MEA de cada trecho.
A nomenclatura de aerovias brasileiras segue o padrão ICAO:
- W (Whiskey): Aerovias inferiores bidirecionais. Exemplo: W2, W14, W34.
- UW (Upper Whiskey): Aerovias superiores bidirecionais. Exemplo: UW2, UW14.
- Z (Zulu): Aerovias RNAV inferiores. Requerem capacidade de navegação de área.
- UZ (Upper Zulu): Aerovias RNAV superiores.
- Y (Yankee): Rotas ATS inferiores com restrições específicas de uso.
Para cada trecho de aerovia, o AeroCopilot exibe a MEA (Minimum Enroute Altitude) de forma visual. Trechos com MEA elevada (acima de FL100) são destacados em amarelo, alertando o piloto sobre restrições de altitude que podem afetar o nível de cruzeiro planejado.
MEA e MOCA

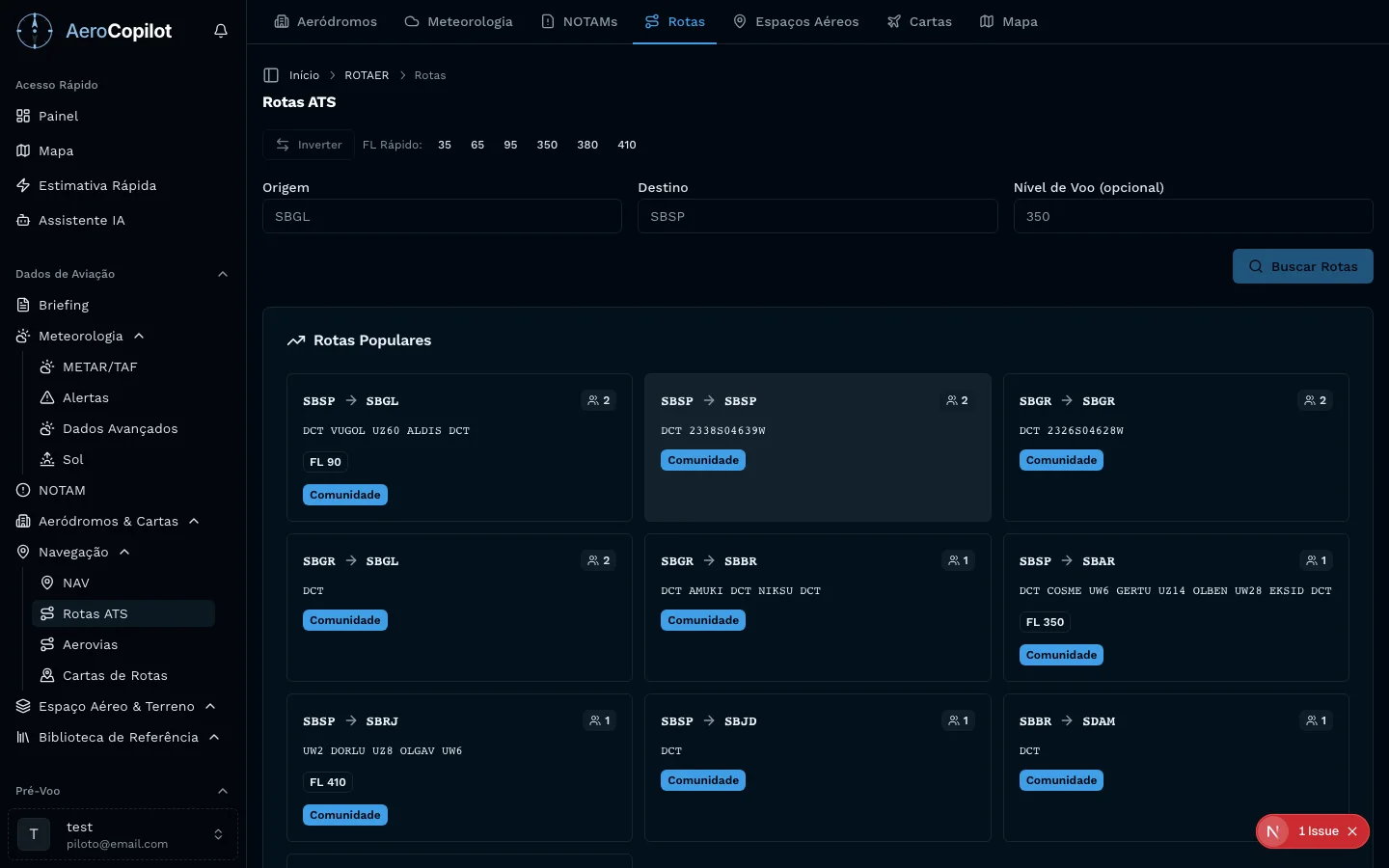

Rotas ATS publicadas
Além das aerovias individuais, o DECEA pública rotas ATS preferenciais que definem itinerários recomendados entre pares de aeródromos ou entre regiões de controle de tráfego. Essas rotas levam em consideração o fluxo de tráfego, a capacidade do espaço aéreo e a eficiência operacional.
Monte sua rota com waypoints
O construtor de rotas do AeroCopilot permite montar sua rota de duas formas:
- Construção visual: Clique em waypoints e aerovias diretamente no mapa interativo. O sistema conecta os segmentos automaticamente é válida a continuidade da rota.
- Digitação direta: Digite a rota no formato ICAO (ex.: DCT ATIVO W2 NIBAX UW12 PUVOG) no campo de texto. O AeroCopilot válida cada segmento em tempo real.
Durante a construção, o sistema verifica automaticamente:
- Conectividade: se os waypoints pertencem às aerovias indicadas.
- Compatibilidade de nível: se o nível de cruzeiro respeita as MEAs de todos os trechos.
- Restrições ativas: se há NOTAMs afetando trechos da rota.
- Regra semicircular: se o nível de cruzeiro está correto para a direção magnética da rota.
As rotas preferenciais publicadas pelo DECEA são sugeridas automaticamente quando você informa origem e destino. Essas rotas são otimizadas para o fluxo de tráfego e têm maior probabilidade de aceitação pelo ATC. Para voos IFR nos principais pares de aeródromos (SBGR-SBRJ, SBCF-SBSP, SBGL-SBBR, etc.), as rotas preferenciais são publicadas no AIP ENR 3.
O AeroCopilot também identifica rotas ATS condicionais (CDR), que só podem ser utilizadas sob condições específicas:
- CDR1: Permanentemente disponível. Pode ser usada sem restrição de horário.
- CDR2: Disponível em horários publicados. O AeroCopilot verifica automaticamente se o horário do voo coincide com o período de disponibilidade.
- CDR3: Disponível somente mediante coordenação com o órgão ATC. Deve ser solicitada previamente.
Rotas preferenciais DECEA
Cartas de rota (ENR)
As cartas de rota (ENR -- Enroute Charts) são a representação gráfica da estrutura de aerovias, waypoints, auxílios-rádio, limites de FIR, áreas restritas e outras informações relevantes para a navegação em rota. O AeroCopilot disponibiliza essas cartas em formato interativo, superando as limitações das cartas em PDF.
As cartas ENR do AeroCopilot oferecem funcionalidades interativas:
- Zoom e pan: Navegue pela carta com zoom suave e arraste para explorar diferentes regiões. O nível de detalhe se ajusta automaticamente ao zoom.
- Clique para detalhes: Clique em qualquer waypoint, aerovia ou espaço aéreo para ver informações detalhadas em um painel lateral.
- Busca na carta: Pesquise por identificadores diretamente na carta para centralizar a visualização no elemento desejado.
- Sobreposição de rota: A rota planejada é desenhada sobre a carta ENR, permitindo verificação visual do itinerário em relação à estrutura de aerovias e espaços aéreos.
- Camadas de informação: Ative ou desative camadas como áreas restritas, proibidas e perigosas (R, P, D), limites de FIR, STSC e obstáculos para personalizar a visualização.
As cartas ENR brasileiras são divididas em seções regionais que cobrem todo o espaço aéreo do país. O AeroCopilot apresenta uma visão unificada que elimina a necessidade de consultar múltiplas folhas de carta para um voo que cruza diferentes regiões.
Cartas sempre atualizadas
Integração com o plano de voo
A grande vantagem de consultar waypoints e rotas no AeroCopilot é a integração direta com o módulo de plano de voo. A rota construída pode ser exportada para o campo 15 (rota) do formulário ICAO com formatação automática, eliminando erros de transcrição e garantindo conformidade com as regras de preenchimento.
Integre a rota no plano de voo
Com a rota construída e validada, clique em "Usar no Plano de Voo" para transferi-la ao formulário PVC. O AeroCopilot:
- Formata a rota no padrão ICAO (designadores de aerovia + waypoints + níveis).
- Calcula a distância total da rota em milhas náuticas.
- Estima o tempo de voo (EET) com base na velocidade de cruzeiro da aeronave cadastrada.
- Preenche automaticamente o campo 15 e os campos relacionados (distância, EET) do plano de voo.
- Valida a rota contra restrições ativas (NOTAMs, espaços aéreos condicionais, rotas suspensas).
O formato do campo 15 do plano de voo ICAO segue regras específicas que o AeroCopilot aplica automaticamente:
- Segmentos DCT (direto): Quando não há aerovia entre dois pontos, o designador DCT é inserido. Exemplo: DCT ATIVO DCT NIBAX.
- Segmentos em aerovia: O designador da aerovia é inserido entre os waypoints de entrada e saída. Exemplo: ATIVO W2 NIBAX.
- Mudanças de nível ou velocidade: Quando há alteração de nível de cruzeiro em rota, o ponto de mudança é indicado com o novo nível. Exemplo: NIBAX/N0150F100.
- Pontos significativos: Waypoints de limites de FIR e pontos de reportagem compulsória são incluídos automaticamente na rota.
Além de exportar para o plano de voo, a rota construída pode ser salva como favorita para reutilização em voos futuros. Isso é especialmente útil para pilotos que operam regularmente as mesmas rotas, como instrutores de voo e operadores de táxi aéreo.
Validação da rota
Perguntas Frequentes
- O que é um waypoint na navegação aérea?
- Um waypoint é um ponto de referência geográfico utilizado para navegação aérea. Pode ser um fixo nomeado (cinco letras, ex.: ATIVO, NIBAX), um auxílio-rádio (VOR, NDB, DME), ou coordenadas geográficas. Os waypoints definem as rotas que as aeronaves seguem no espaço aéreo e são fundamentais para o preenchimento do campo 15 (rota) do plano de voo ICAO.
- Qual a diferença entre aerovia superior e inferior?
- No Brasil, aerovias inferiores (prefixo W) operam do nível mínimo em rota (MEA) até o FL245 inclusive. Aerovias superiores (prefixo UW ou apenas U) operam do FL245 exclusive até o FL460. Aeronaves VFR normalmente utilizam aerovias inferiores. A transição entre aerovia inferior e superior é relevante para planejamento de nível de cruzeiro em voos IFR.
- O que é MEA e por que ela importa?
- MEA (Minimum Enroute Altitude) é a altitude mínima publicada para um trecho de aerovia que garante recepção adequada do sinal de navegação, separação de obstáculos (1.000 ft em área plana, 2.000 ft em área montanhosa) e comunicação ATC. Voar abaixo da MEA em IFR é proibido. O AeroCopilot exibe a MEA de cada trecho de aerovia para facilitar o planejamento do nível de cruzeiro.
- Posso usar waypoints de coordenadas no plano de voo?
- Sim. O formato ICAO permite waypoints definidos por coordenadas geográficas no campo 15. O formato padrão é graus e minutos: latitude (2 dígitos graus + 2 dígitos minutos + N/S) seguido de longitude (3 dígitos graus + 2 dígitos minutos + E/W), como 2330S04615W. O AeroCopilot formata automaticamente as coordenadas no padrão ICAO ao inseri-las na rota.
- Como saber se uma aerovia está ativa ou suspensa?
- O AeroCopilot cruza os dados de aerovias com os NOTAMs ativos. Quando uma aerovia ou trecho de aerovia está suspenso por NOTAM, o sistema exibe um aviso visual na rota e sugere alternativas. Além disso, a data de vigência da aerovia é verificada para garantir que a informação está atualizada conforme o AIP Brasil.
- O que são rotas ATS condicionais?
- Rotas ATS condicionais (CDR -- Conditional Routes) são rotas publicadas no AIP que só podem ser usadas sob condições específicas, como horários determinados, níveis de voo restritos ou mediante coordenação prévia com o órgão ATC. No Brasil, essas rotas são comuns em áreas com alta densidade de tráfego, como a TMA São Paulo e TMA Rio de Janeiro. O AeroCopilot indica claramente quando uma rota possui restrições condicionais.
- Como interpretar as cartas de rota (ENR) no AeroCopilot?
- As cartas ENR mostram aerovias, waypoints, auxílios-rádio, limites de FIR, áreas restritas e zonas proibidas. No AeroCopilot, as cartas são exibidas em alta resolução com zoom interativo. Você pode clicar em qualquer elemento (waypoint, aerovia, espaço aéreo) para ver detalhes como coordenadas, frequências, MEA e restrições. A sobreposição com a rota planejada facilita a verificação visual.
- O AeroCopilot calcula automaticamente a rota entre dois aeródromos?
- O módulo de Rota Rápida do AeroCopilot oferece sugestões de rota entre aeródromos com base nas aerovias publicadas. O sistema considera a distância, os níveis disponíveis e as restrições conhecidas. Para voos IFR, as rotas preferenciais publicadas pelo DECEA são priorizadas. O piloto pode aceitar a sugestão ou construir sua própria rota selecionando waypoints e aerovias manualmente.
